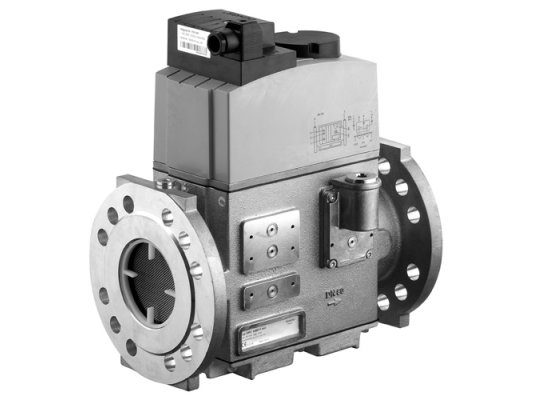

Двойной электромагнитный клапан Dungs DMV-DLE 5080/11 eco 110 В с уплотнением из NBR — предохранительно-запорное устройство для промышленного газового оборудования с максимальным давлением до 500 мбар. Модульная конструкция позволяет интегрировать клапан с дополнительными устройствами для автоматизации и безопасной работы топочных установок. Серия ECO оснащена энергоэффективной катушкой с низким энергопотреблением, что способствует экономии электроэнергии.
Область применения
Клапан DMV-DLE ECO предназначен для систем, использующих газы семейства I-III и другие нейтральные газообразные среды. Он устанавливается в газовые рампы, значительно уменьшая их размеры.
Конструкция клапана DMV-DLE
Dungs DMV-DLE 5080/11 объединяет два одноступенчатых нормально-закрытых клапана класса А группы 2 в одном корпусе из алюминиевого сплава. На корпусе предусмотрены точки для контроля давления и подключения дополнительных устройств, таких как реле максимального и минимального давления, блок контроля герметичности, клапан запальной линии и другое оборудование.
Детали выполнены из нержавеющей стали. На входе установлен фильтр из нержавеющей сетки, задерживающий загрязнения. Катушка и электрические контакты защищены по стандарту IP54. Уплотнения из NBR-каучука устойчивы к углеводородам. Для индикации закрытого положения можно установить концевой контакт (опция).
Технические характеристики клапана DMV-DLE 5080/11 eco
Клапан быстро закрывается (срабатывание менее 1 секунды) и медленно открывается (около 20 секунд при +20 °C без ускоренного хода). Расход газа регулируется дросселем. Электроподключение осуществляется через кабельный ввод PG11 и штекерное соединение. Параметры питания: 50-60 Гц, 110 В с допуском -15%/+10%. Рекомендуемый температурный диапазон эксплуатации: -15...+60 °C.
Монтаж
Клапан устанавливается в газопровод в различных положениях, допускается ориентация катушки от вертикальной до горизонтальной. Фланцевое соединение DN80 обеспечивает надёжный монтаж и герметичность.
Преимущества клапана DMV-DLE ECO:
- компактное устройство с двумя отсечными клапанами в одном корпусе;
- энергосберегающая катушка для экономии электроэнергии;
- плавное медленное открытие для мягкого пуска;
- регулируемый поток газа;
- высокая пропускная способность;
- модульная конструкция с возможностью установки дополнительных устройств;
- высокий класс защиты IP54;
- опция установки переключателя для контроля закрытого положения;
- компактные размеры и небольшой вес.
Также доступны модификации клапанов Dungs DMV-DLE с другими вариантами питания и уплотнений.
Артикул: 256361
Производитель: Dungs, Германия
