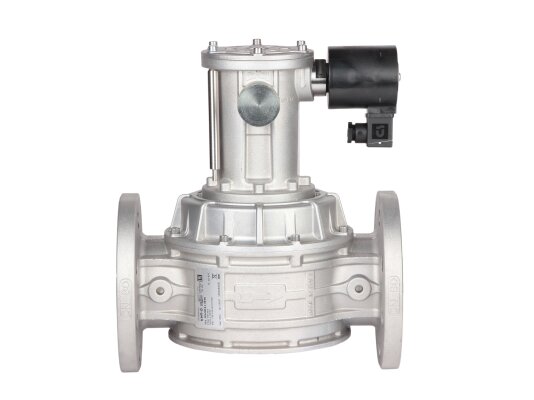

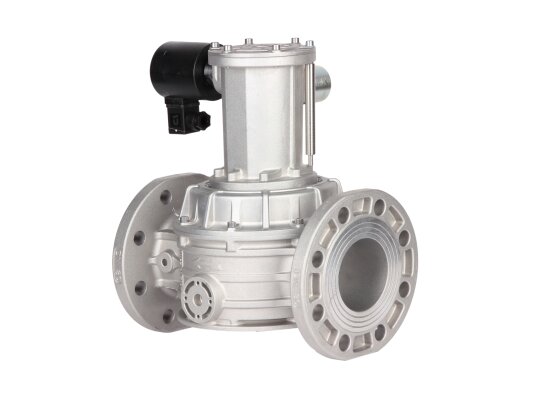

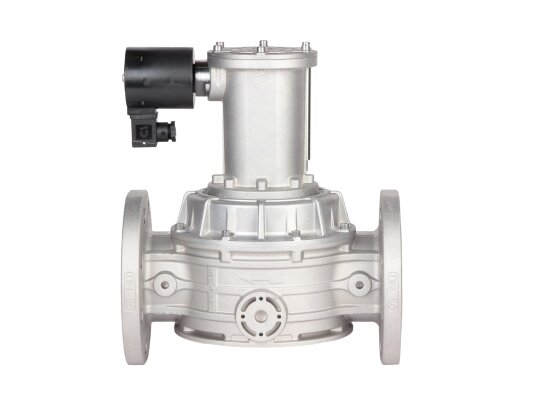

Газовый электромагнитный клапан Madas CX09C 008 отличается высокой скоростью срабатывания. Он обеспечивает герметичное перекрытие потока, что гарантирует безопасную работу топочной установки. Управление клапаном осуществляется вручную с помощью рычага. Питание осуществляется от сети 230 В. Клапан соответствует классу герметичности «А» по стандарту EN 161.
Рабочая среда
Данный электромагнитный клапан предназначен для использования с метаном, воздухом, сжиженным газом и азотом (сухие газы). По запросу доступны версии для биогаза и попутного нефтяного газа.
Особенности серии Madas M16/RM NC
В серию входят электромагнитные газовые клапаны с максимальным рабочим давлением 500 и 6000 мбар, с резьбовыми и фланцевыми соединениями, а также с питанием от 12В, 24В и 230В.

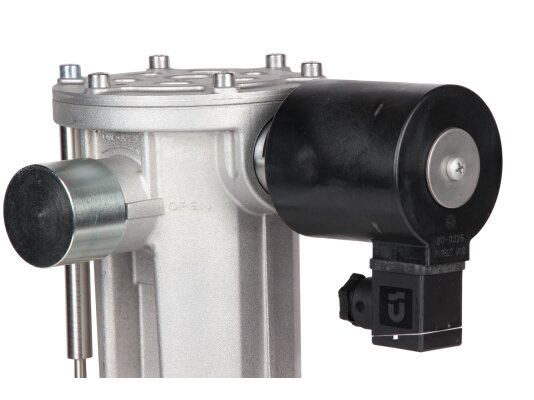

Клапаны M16/RM NC имеют нормально-закрытый тип с ручным взводом. При отключении питания они перекрывают газ менее чем за 1 секунду. Для взвода необходимо подать напряжение на катушку.
Для удобства контроля закрытия клапана может устанавливаться индикатор положения.

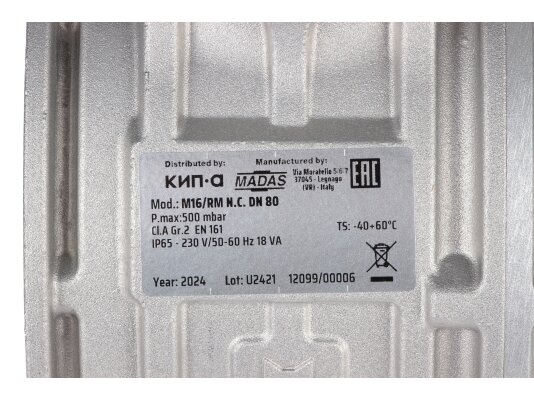

Основные характеристики:
- напряжение питания: 230 В с допуском -15%/+10%;
- герметичность класса «А» по EN 161;
- применение в системах с давлением до 500 мбар;
- степень защиты от пыли и влаги: IP65;

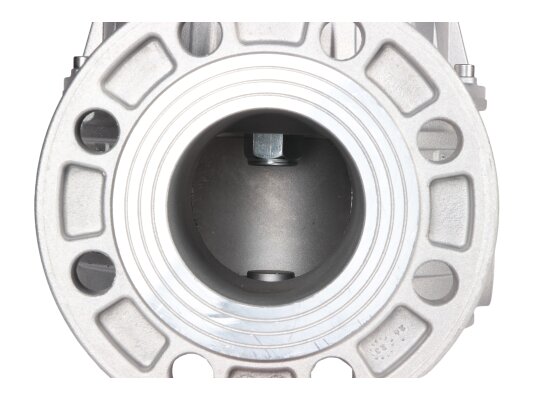

- монтаж с фланцевыми соединениями DN 80;
- время закрытия при отключении питания менее 1 секунды;
- рабочий температурный диапазон: от -40 до +60 °C;
- ресурс эксплуатации: 6000 циклов, что соответствует более 10 годам работы;
- возможна установка как в горизонтальном, так и в вертикальном положении.
Конструкция
Корпус клапана выполнен из прочного алюминиевого литья. Для деталей и уплотнений используются алюминий, нержавеющая сталь (оцинкованная и марки 430 F) и NBR-каучук, что обеспечивает устойчивость к износу и воздействию газов.

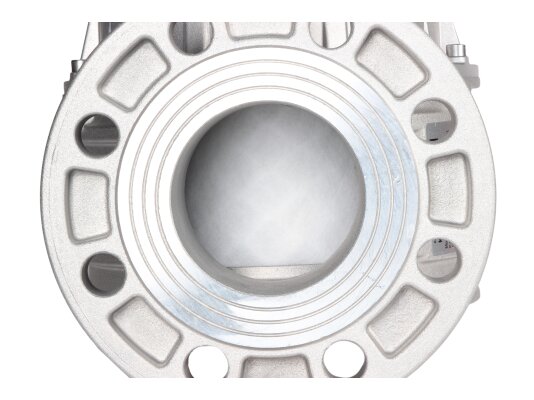

На входе установлен фильтр-сетка с размером ячеек 50 микрон для очистки газа от твердых частиц и загрязнений.
Электрические контакты защищены по стандарту IP65, что обеспечивает надежную работу в условиях пыли и влаги, как в помещениях, так и на улице.
Область применения
Данный электромагнитный клапан используется как запорно-регулирующее устройство в горелках промышленных котлов, системах нагрева воды, теплогенераторах и магистральных газопроводах.
Установка и размещение
Клапан может устанавливаться как внутри зданий, так и на открытом воздухе, при условии соответствия зоне 2 по классификации взрывоопасных зон. Не рекомендуется монтаж в местах с агрессивной средой, способной повредить конструктивные элементы и уплотнения.
Монтаж Madas M16/RM должен осуществляться так, чтобы стрелка на корпусе указывала в сторону горелки. Допускается установка в горизонтальном или вертикальном положении. Механизм взвода клапанов DN65-DN250 должен располагаться на уровне газовой трубы или выше.
Артикул: CX09C 008
Альтернативные артикулы:
CX09C16 008
Производитель: Madas, Италия
На складе:
В наличии
