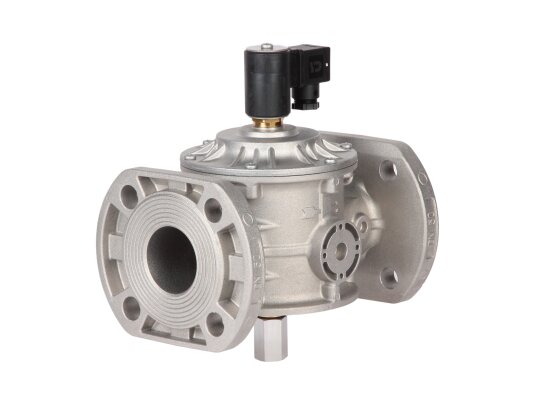

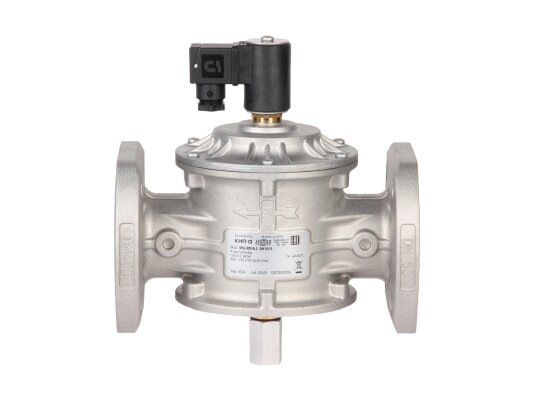

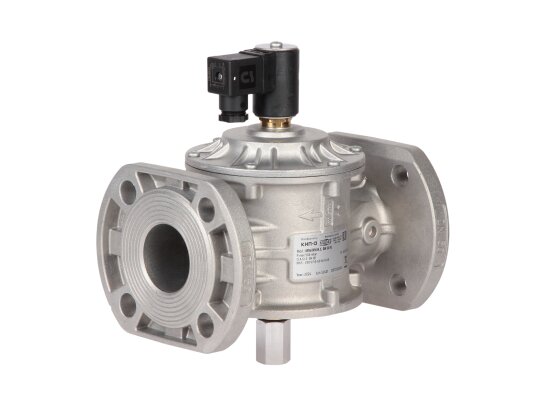

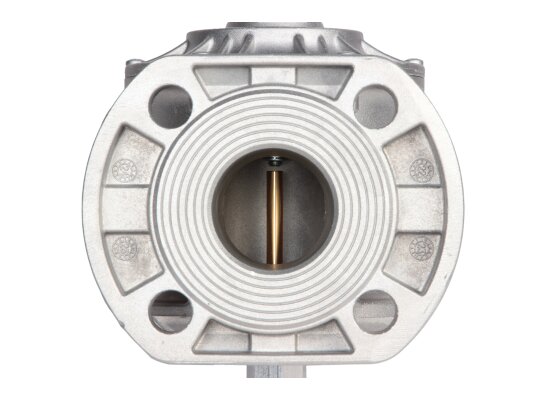

Газовый электромагнитный клапан Madas M16/RM N.C. DN50 FL, 500 мбар

Газовый электромагнитный клапан Madas CM50C 008 представляет собой запорное устройство с ручным взводом и функцией быстрого перекрытия газа. Применяется в системах с максимальным рабочим давлением до 500 мбар.

Особенности серии Madas M16/RM NC

Клапаны этой серии — нормально-закрытые быстродействующие устройства с возможностью ручного взвода. При отключении питания поток газа перекрывается менее чем за 1 секунду. Открытие происходит при подаче напряжения, а взвод выполняется вручную с помощью рычага после подачи питания на катушку.

Для дистанционного контроля положения клапана может устанавливаться индикатор с сухими контактами, который может идти в комплекте или устанавливаться дополнительно.

Серия включает клапаны для газовых систем с максимальным давлением до 500 или 6000 мбар, с резьбовыми и фланцевыми соединениями, а также с питанием 12 В, 24 В и 230 В.

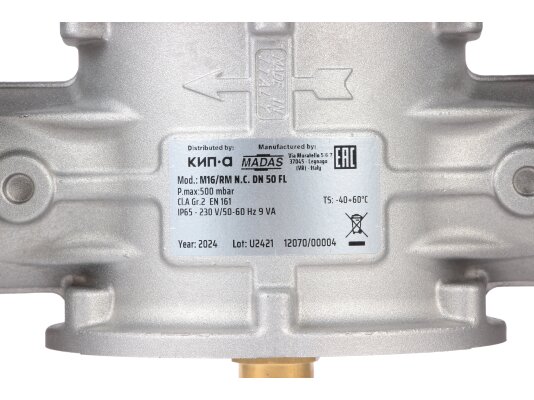

Технические характеристики модели CM50C 008:

• Напряжение питания: 230 В (допуск -15%/+10%);
• Максимальное давление газа: до 500 мбар;
• Время закрытия при отключении питания: менее 1 секунды;
• Класс герметичности: А по EN 161;
• Температурный диапазон: от -40 до +60 °C;

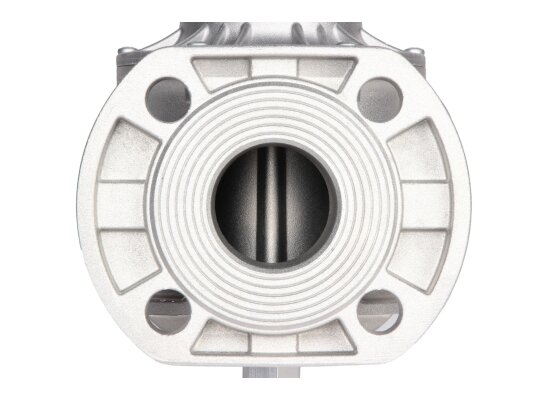

• Монтаж: фланцевое соединение DN 50;
• Ресурс: не менее 6000 циклов (более 10 лет);
• Возможна установка горизонтально или вертикально (катушка сверху).

Рабочие среды

Клапан подходит для природного газа (метана), воздуха, сжиженного углеводородного газа и сухого азота. Версии для биогаза и попутного нефтяного газа доступны по запросу.

Конструкция

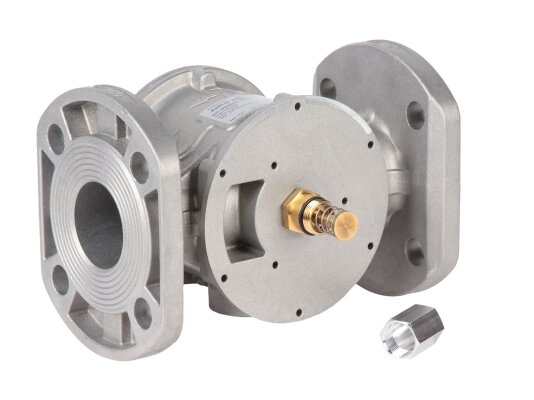

Корпус изготовлен из прочного алюминиевого сплава методом литья, что обеспечивает надежность в промышленных условиях. Основные материалы: алюминий, нержавеющая сталь и NBR-каучук, устойчивые к воздействию газов и износу.

Вход оснащён сетчатым фильтром с ячейками 100 микрон для задержания твердых частиц и загрязнений.

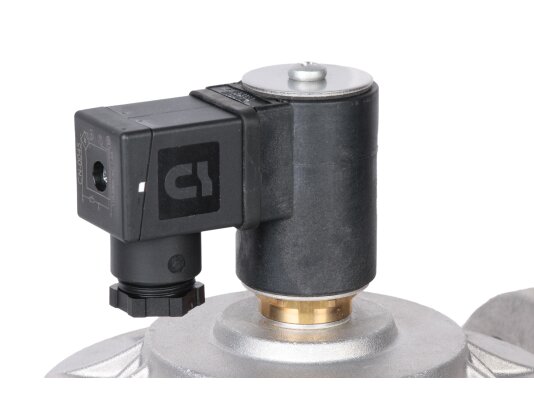

Электрическая часть защищена от пыли и влаги по классу IP65, что позволяет использовать клапан в различных условиях.

Условия монтажа

Клапан можно устанавливать внутри помещений (зона 2 по классификации взрывоопасных зон) и на улице. Не рекомендуется монтаж в агрессивных средах, способных вызвать коррозию или повреждение уплотнителей.

Артикул: CM50C 008
Альтернативные артикулы: CM50C16 008;00000003582
Производитель: Madas, Италия
На складе: Да
