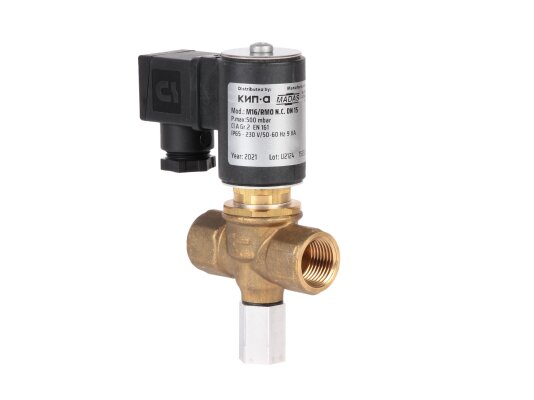

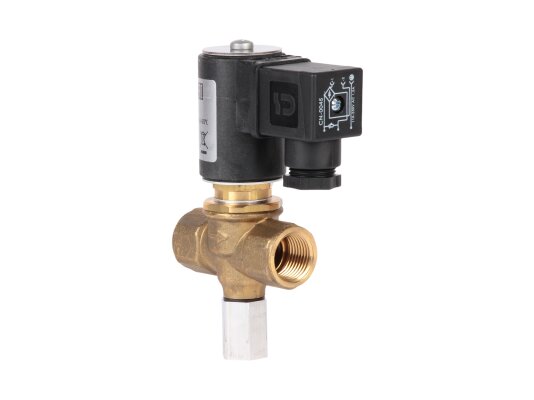

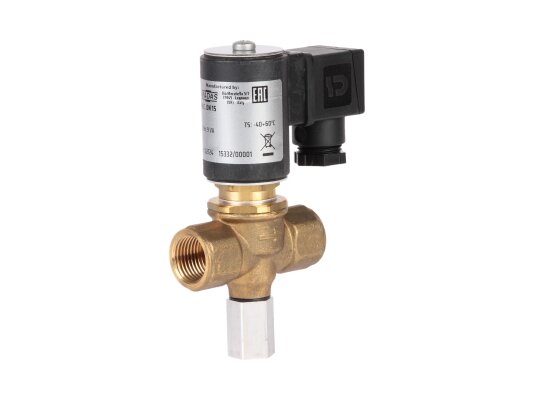

Электромагнитный газовый клапан Madas M16/RMO N.C. DN 15 0.5 бар предназначен для запорно-регулирующих функций в газопроводах и промышленных горелках с максимальным давлением газа до 500 мбар.
Особенности серии Madas M16/RMO N.C.

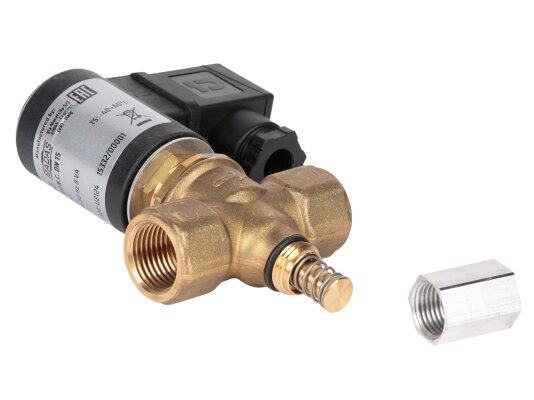

Клапаны этой серии — нормально-закрытые, быстродействующие устройства с ручным взводом, выполненные в латунном корпусе. Взвод осуществляется вручную с помощью рукоятки при подаче напряжения на электромагнитную катушку.
При подаче питания клапан остаётся открытым, а при отключении мгновенно перекрывает поток.
Возможна установка индикатора положения для дистанционного контроля открытого или закрытого состояния клапана.
Применяемые газы
Клапан подходит для метана, воздуха, сжиженного газа и азота (сухие газы). По запросу доступны модификации для биогаза и попутного нефтяного газа.
Основные характеристики:

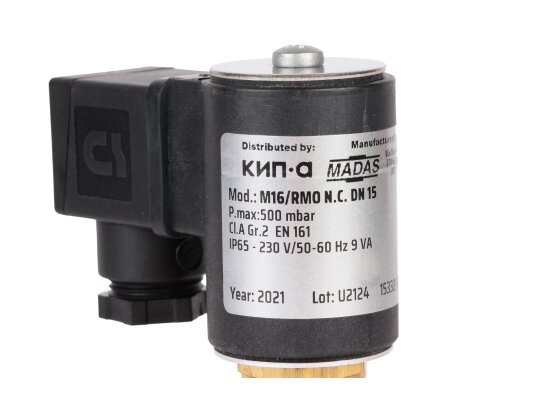

- питание: 230 В, с допуском -15%/+10%, 50/60 Гц;
- максимальное давление на входе: 500 мбар;
- герметичность класса А по EN 161;
- быстрое срабатывание, перекрытие потока менее чем за 1 секунду;
- резьбовые соединения Rp ½" на входе и выходе;
- рабочий температурный диапазон: от -40 до +60 °C;
- ресурс эксплуатации: 6000 циклов (около 10 лет);
- монтаж возможен в горизонтальном и вертикальном положении (катушка сверху).
Конструкция
Корпус выполнен из латуни методом литья. На входе может устанавливаться фильтр с ячейками 100 микрон для очистки газа от пыли и примесей. Электрические контакты защищены по стандарту IP65, что позволяет использовать клапан в запылённых помещениях и на улице.
Область применения
Madas M16/RMO предназначен для установки на вводе в котельные, а также в трубопроводные сети и газогорелочные устройства.
Монтаж и размещение
Клапан устанавливается в помещениях, относящихся к зоне 2 по классификации взрывоопасных зон, а также подходит для уличной эксплуатации. Запрещено использовать в агрессивных средах, разрушающих материалы корпуса и уплотнений.
Устанавливается преимущественно перед регулятором давления с учётом направления потока, обозначенного стрелкой на корпусе, направленной к горелке.
Преимущества:
- быстрое срабатывание и надёжная герметизация;
- литой латунный корпус;
- высокая степень защиты от пыли и влаги;
- компактные размеры для удобства монтажа;
- возможность установки фильтра и индикатора положения;
- всепогодное исполнение;
- длительный срок службы.
Серия M16/RMO N.C. включает модели с резьбовыми соединениями DN15-25, питающиеся от 12В, 24В и 230В, рассчитанные на давление до 500 и 6000 мбар.
Артикул: CO02C 008
Альтернативные артикулы:
CO02C16 008
Производитель: Madas, Италия
На складе:
В наличии
