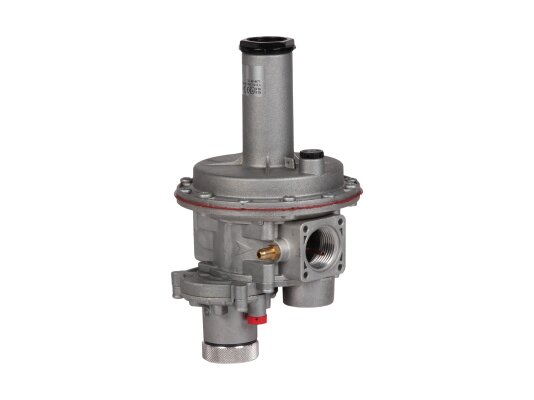

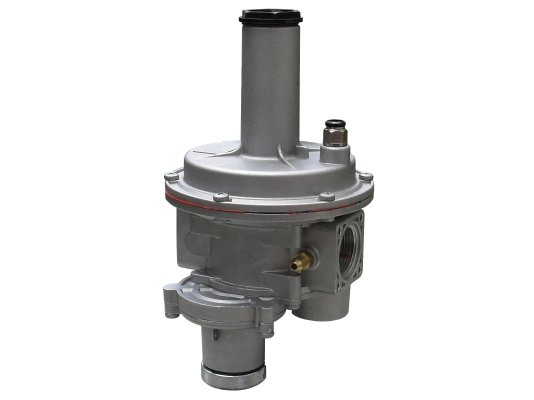

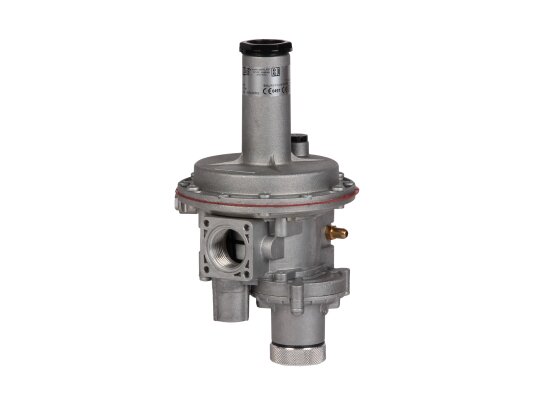

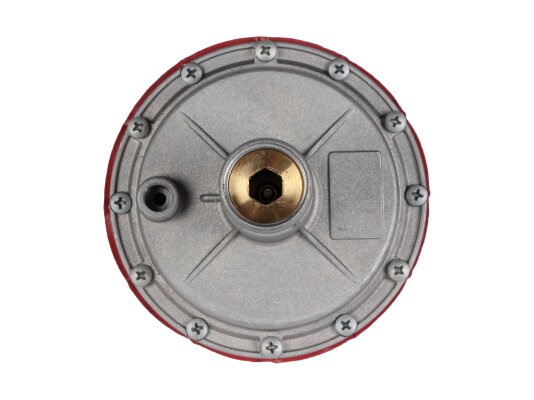

Регулятор давления Madas FBH04Z 130 применяется в промышленных газораспределительных системах для снижения и поддержания стабильного давления на выходе при изменениях расхода и давления в магистрали. Оснащён защитными клапанами (запорным и сбросным) и фильтром. Подходит для работы в условиях низких температур.
Тип газа
Регулятор Madas FBH предназначен для природного и сжиженного газа, а также других нейтральных сухих газов по стандарту 5542-87. Для биогаза и агрессивных газов доступны специальные версии (В и W).
Основные параметры:
- прямодействующий комбинированный регулятор;
- регулирование выходного давления с точностью ±10 %;
- максимальное входное давление: 6000 мбар;
- регулируемая пружина с диапазоном 1800-3600 мбар;
- настройка ПЗК по превышению/недостаточности: 2200-4200/900-2600 мбар;
- регулировка сбросного клапана: 2000-4600 мбар;
- минимальный расход газа: 0,1 нм3/ч;
- герметичность класса «А» по EN 88-2;
- время срабатывания ПЗК менее 1 секунды;
- линейное соединение с внутренней резьбой Rp 1";
- возможна установка в горизонтальном или вертикальном положении;
- рабочая температура окружающей среды: от -40 до +60 °C;
- срок службы — 40 лет.
Рекомендуется устанавливать регулятор с пружиной, направленной вертикально вверх, так как иное положение уменьшает срок службы.
Основные компоненты
Регулятор Madas FBH оснащён:
- фильтром с размером очистки 50 мкм;
- предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа при критических перепадах давления;
- предохранительно-сбросным клапаном (ПСК), сбрасывающим избыточное давление при кратковременных превышениях;
- компенсационной мембраной для стабилизации давления;
- предварительно сжатой пружиной регулировки давления.
Место установки
Комбинированный регулятор подходит для эксплуатации в зонах взрывоопасности 1 и 2 по ГОСТ. Не рекомендуется использовать в агрессивных средах, разрушающих металл, алюминий и каучук.
Область применения
Регулятор давления применяется в крупных промышленных системах регулирования давления, устанавливается в газорегуляторных пунктах, распределительных станциях и другом газовом оборудовании.
Преимущества:
- широкий диапазон регулировки давления;
- стабильные выходные параметры;
- защитные клапаны для безопасной работы;
- быстрое срабатывание запорного клапана;
- высокая герметичность;
- подходит для низкотемпературной эксплуатации;
- возможность монтажа в разных положениях;
- гарантия 2 года.
Серия FBH
Регуляторы давления Madas серии FBH выпускаются с соединениями: Z – линейным, M – U-образным, F и R – угловым, с размерами DN 32 – DN 100 и диапазонами давления от 900 до 3600 мбар.
Артикул: FBH04Z 130
Альтернативные артикулы:
FBH04Z98 130
Производитель: Madas, Италия
На складе:
В наличии
