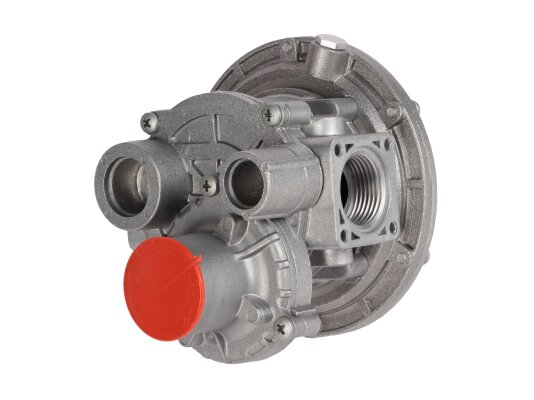

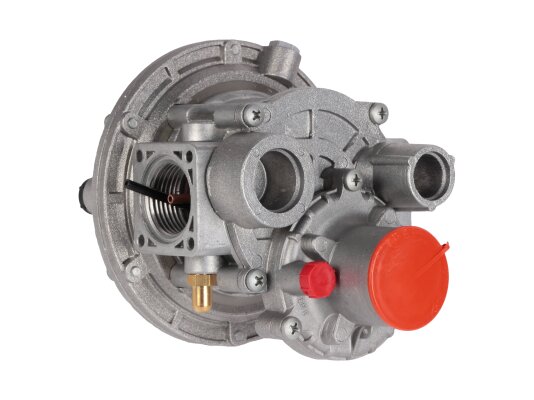

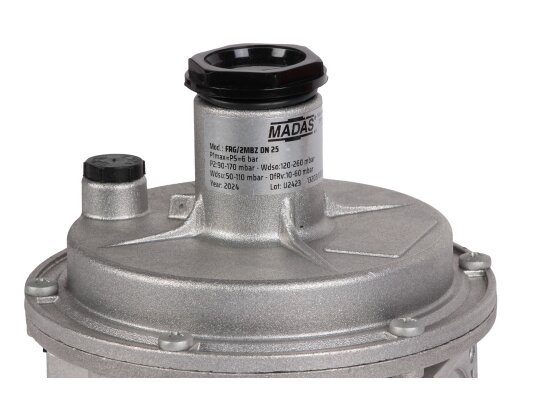

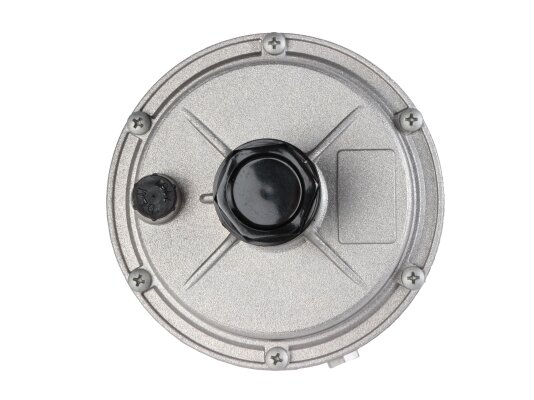

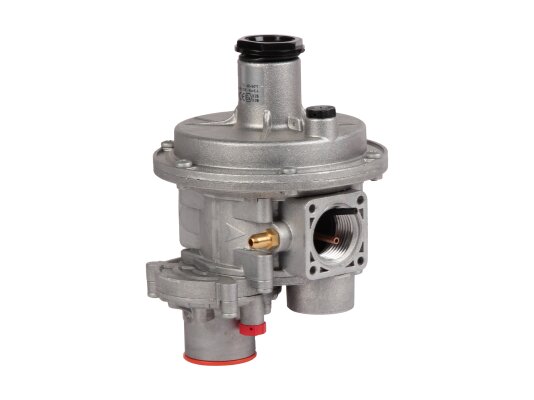

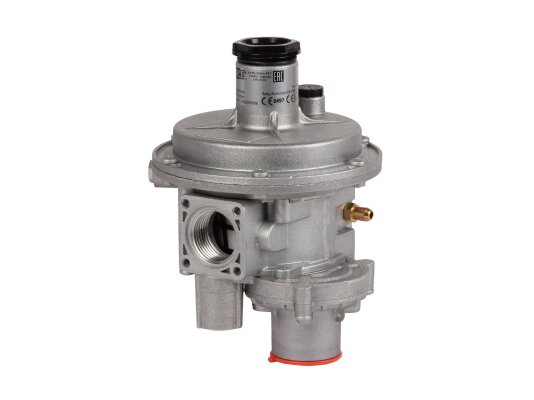

Газовый регулятор Madas FB04Z 130 относится к серии комбинированных устройств с типовым седлом и встроенным фильтром. Он снижает давление газа согласно настройке пружины и обеспечивает стабильное выходное давление, несмотря на колебания в газовой сети. Подходит для бытовых и промышленных систем с небольшим расходом газа.
Комплектация регуляторов серии «Стандарт»
В состав устройства входят:
- предохранительно-запорный клапан, срабатывающий при превышении или недостатке давления (включая отсутствие давления);
- предохранительно-сбросной клапан, сбрасывающий избыточное давление при кратковременных превышениях;
- встроенный газовый фильтр с глубиной очистки 50 микрон;
- компенсационная мембрана для стабилизации входного давления;
- пружина, предварительно сжатая для регулировки выходного давления.
Корпус регулятора выпускается с разными типами соединений: Z — прямое (линейное), R и F — угловое, M — U-образное. Материалы включают оцинкованную нержавеющую сталь, алюминий 11S, стекловолокно с 30% нейлона, штампованный алюминий, латунь ОТ-58, виледон (фильтрующий элемент) и NBR-каучук (уплотнения).
Подходящие газы
Регулятор Madas FB предназначен для некоррозионных газов, таких как метан, азот, сжиженный газ и другие сухие газы по ГОСТ 5542-87.
Основные параметры:
- регулировка давления пружины в диапазоне 90-170 мбар;
- точность регулирования ±10%;
- минимальный расход газа 0,1 нм3/ч;
- настройка давления ПЗК: 50-110 мбар и 120-260 мбар;
- давление срабатывания ПСК: 100-230 мбар;
- герметичность класса «А» по EN 88-2;
- время срабатывания ПЗК менее 1 секунды;
- стандартный диаметр седла 17 мм;
- резьбовое соединение Rp 1" для монтажа, линейное подключение;
- рабочий температурный диапазон от -40 до +60 °C;
- возможен горизонтальный и вертикальный монтаж;
- установка в зонах взрывоопасности 1 или 2, внутри или снаружи помещений.
При недостаточной вентиляции рекомендуется вывод стравленного газа наружу.
Преимущества:
- стабильное выходное давление;
- встроенные защитные клапаны — запорный и сбросной;
- обслуживаемый газовый фильтр;
- высокая герметичность конструкции;
- работа при низких температурах;
- возможность разных вариантов монтажа;
- заводская гарантия 2 года.
Серия регуляторов Madas FB выпускается с различными седлами (стандартным и уменьшенным), рабочими мембранами (обычной и усиленной) и диапазонами выходного давления от 10 до 900 мбар.
Артикул: FB04Z 130
Альтернативные артикулы:
FB04Z99 130
Производитель: Madas, Италия
