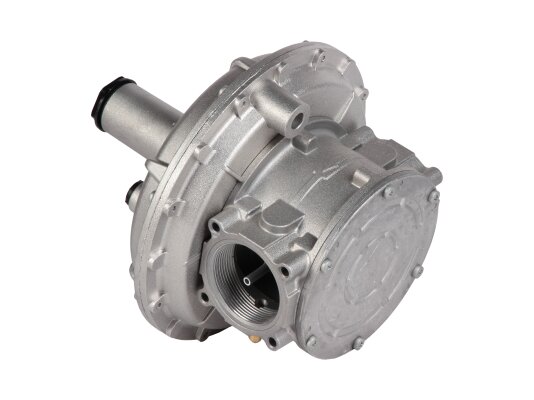

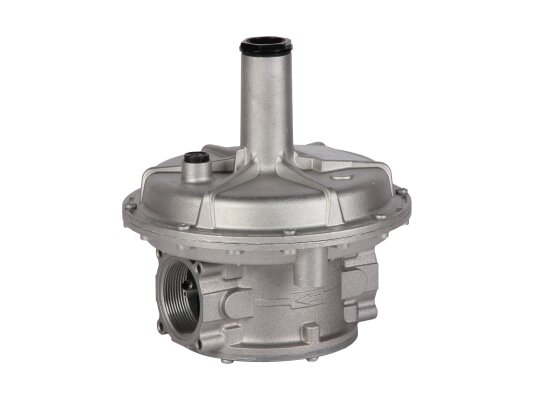

Регулятор давления газа Madas FC07 030 предназначен для снижения и поддержания давления на нужном уровне, обеспечивая стабильную работу горелочного оборудования. Используется в промышленных газовых системах с максимальным давлением до 1 бар. Сертифицирован по стандарту EN 88-2. Оснащён фильтром грубой очистки для защиты от загрязнений и износа. Конструкция рассчитана на высокие эксплуатационные нагрузки, устойчива к низким температурам, давлению и коррозии.
Конструкция и особенности

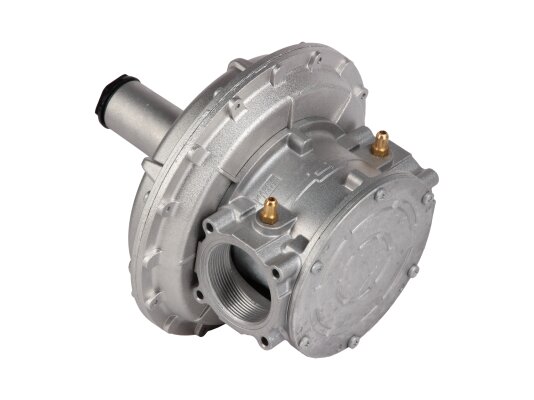

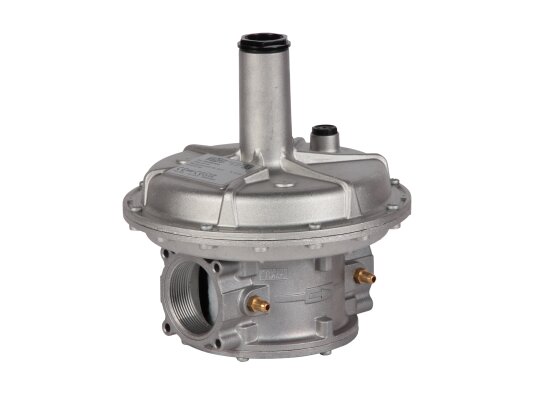

- Основные элементы регулятора: корпус, встроенный фильтр грубой очистки, пружина для регулировки выходного давления, регулировочный винт, предохранительная, компенсационная и рабочая мембраны, штуцер для измерения давления.
- Корпус изготовлен из алюминия, детали — из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминиевого сплава, стекловолокна с 30% нейлона. Фильтрующий элемент — виледон, уплотнения — углеводородостойкий NBR-каучук. Для подключения предусмотрены резьбовые отверстия.
- Выходное давление регулируется пружиной в заданном диапазоне под контролем манометра.
Рабочая среда
Регулятор подходит для работы с метаном, сжиженным газом, воздухом, азотом и другими нейтральными сухими газами. По запросу возможна поставка модификаций для биогаза и попутного нефтяного газа.
Основные характеристики:
- диапазон настройки пружины: 20-36 мбар;
- фильтрация от частиц размером 50 мкм, класс G2 по EN 779;
- максимальное давление на входе: 1000 мбар;
- резьбовое соединение Rp 2";
- минимальный расход газа: 0,1 м³/час;
- класс герметичности: А;
- максимальная температура поверхности: +60 °C;
- срок службы — 40 лет (с регулярной заменой фильтра и мембраны).
Монтаж и условия эксплуатации
Регулятор может устанавливаться в горизонтальные и вертикальные трубопроводы перед горелочным оборудованием. Помещение должно соответствовать 2-й зоне взрывоопасности по ГОСТ Р 51330.9-99. Температурный диапазон эксплуатации: от -40 до +60 °C.
Важно! Запрещается использовать устройство в агрессивных средах, разрушающих алюминий, сталь и каучук.
Преимущества:
- стабильное поддержание выходного давления;
- фильтрация потока на входе;
- устойчивость к нагрузкам, низким температурам и коррозии;
- возможность монтажа в разных положениях;
- длительный срок службы — 40 лет.
В каталоге Венту представлены регуляторы давления для различных задач и систем. При выборе модели учитывайте давление в распределительной сети и давление подачи на горелку. Доступны регуляторы-стабилизаторы Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100 соединениями, с разными диапазонами давления. По запросу возможна поставка с усиленной мембраной, для давления на входе 2 бар и для других газов.
Артикул: FC07 030
Производитель: Madas, Италия
На складе:
В наличии
