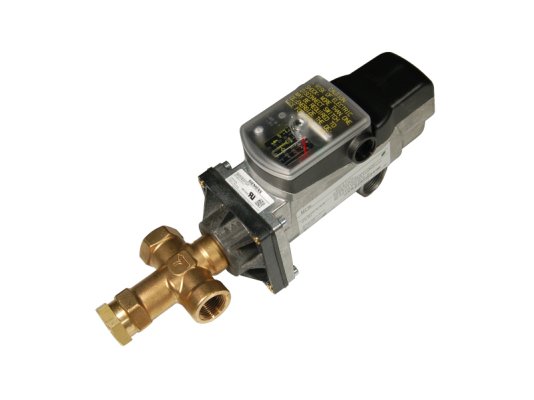

Запорный клапан Oilon VOG15.011U1

Запорный клапан Oilon VOG15.011U1 VOG15 предназначен для использования в качестве двух- или трехходового клапана на промышленных и коммерческих мазутных горелках. Оснащён электрогидравлическим приводом, обеспечивающим безопасное отключение горелок промышленного и коммерческого назначения.

Особенности конструкции

Для изготовления клапана применены материалы: привод выполнен из алюминия и пластика, корпус — из кованой латуни, а детали — из нержавеющей стали, ПТФЭ, витона и армированного высокотемпературного стеклопластика.

Компактный привод VOG15 медленно открывается при подаче питания и быстро закрывается при его отключении. На передней панели привода расположен визуальный индикатор положения клапана, а световой индикатор сигнализирует о включении питания.

Электрогидравлический привод включает цилиндр с маслом, поршень с электрическим насосом и систему сброса давления. Привод может поворачиваться на 360 градусов относительно клапана для удобства монтажа и подключения в полевых условиях.

Клапан Oilon VOG15.011U1 для жидкого топлива можно устанавливать в любом положении, кроме перевёрнутого. Для двухстороннего подключения в нижнее отверстие необходимо вставить заглушку для трубы NPT диаметром 3/4 дюйма (входит в комплект).

Основные характеристики:

• быстрое закрытие менее 1 секунды, плавное открытие менее 7 секунд;
• водонепроницаемость в вертикальном положении;
• визуальная индикация положения клапана;
• максимальная рабочая температура +60 °C;
• световой индикатор включения питания;
• быстроразъемные клеммы для подключения;
• возможность установки вспомогательного выключателя (опция);
• удобство монтажа;
• низкое энергопотребление.

Принцип работы

При подаче питания привод закрывает предохранительную систему, а насос перемещает поршень вниз, открывая клапан. При отключении питания система сброса давления активируется, и клапан закрывается. Индикатор положения отображает весь ход привода. Нерегулируемый переключатель хода SPDT POC сигнализирует о закрытом положении клапана. Вспомогательный выключатель SPDT, если установлен, меняет состояние при открытии клапана более чем на 80%.

Артикул: 34034241
Производитель: Oilon, Финляндия
На складе: Да
